醫(yī)用鈦合金板
發(fā)布日期：2020-4-22 11:22:04
標準：國標GB /T13810
牌號：Ti-6Al-4V, TC4
規(guī)格：
1、牌號、狀態(tài)及規(guī)格

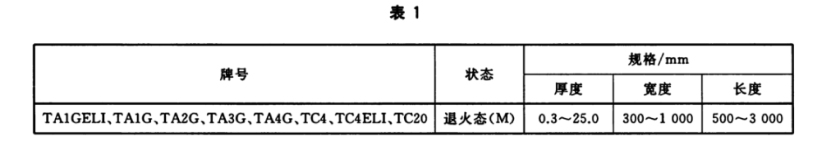

鈦合金板材的牌號、狀態(tài)及規(guī)格應符合表1的規(guī)定。
2、外形尺寸

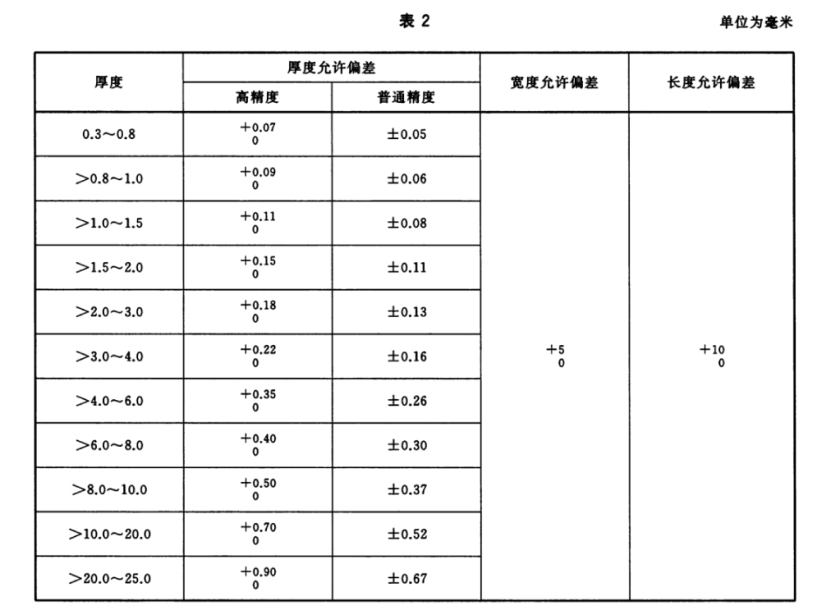

2.1 板材的厚度、寬度、長度允許偏差應符合表2的規(guī)定。
2.2 板材的不平度應不大于3mm/m。
2.3 板材的側(cè)邊彎曲度應不大于3mm/m，
2.4 板材邊部應切成直角，且無裂口、卷邊、毛刺，切斜應不超過板材長度和寬度的允許偏差。
3、拉伸性能

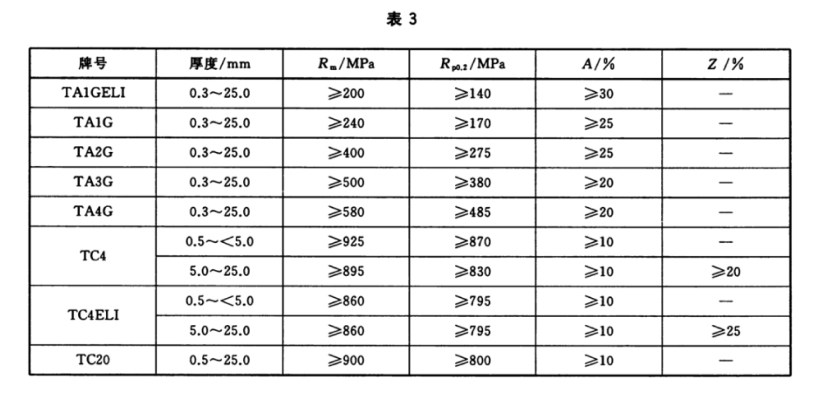

板材的室溫拉伸性能應符合表3的規(guī)定。
4、彎曲性能
厚度不大于5.0mm的板材應進行彎曲試驗，彎曲直徑和彎曲角應符合表4的規(guī)定。彎曲后彎曲部位應無裂紋。
5、顯微組織
TC4、TC4ELI和TC 20板材的顯微組織應為在α+β兩相區(qū)充分變形并經(jīng)退火得到的組織， 原始β晶粒應充分破碎，不準許存在連續(xù)的晶界α。
6、晶粒度
TA1GELI、TA1G、TA2G、TA3G和TA4G板材的平均晶粒度應不粗于GB/T 6394一2002中的5.0級。
7、表面污染
板材應無任何富氧層，如a層或其他表面污染。
8、β轉(zhuǎn)變溫度
需方要求并在合同中注明時， TC4、TC4ELI和TC20板材應按熔煉爐號提供β轉(zhuǎn)變溫度的實測值。
9、超聲檢測
鈦板材應進行超聲檢測，其中厚度不大于6.0mm的板材應符合YS/T1001的規(guī)定，厚度大于6.0mm的板材應符合GB/T5193一2007中A1級的規(guī)定。
10、表面質(zhì)量
10.1 板材應以酸洗、水磨、噴砂或機加工表面供貨。
10.2 板材表面允許存在有輕微的發(fā)暗和局部的水跡；允許有局部的、不超出其厚度允許偏差的劃傷、壓痕、凹坑等缺陷，但應保證板材允許的最小厚度。
10.3 板材表面不準許有裂紋、起皮、氧化皮、壓折、過堿洗、金屬及非金屬夾雜。
10.4 板材允許沿軋制方向清除局部缺陷，但清除后應保證板材允許的最小厚度。
10.5 板材不應有分層。
