以下是科輝鈦業關于飛機結構件用鈦合金板的詳細分類說明，以獨立表格形式呈現：

1. 定義

內容	描述

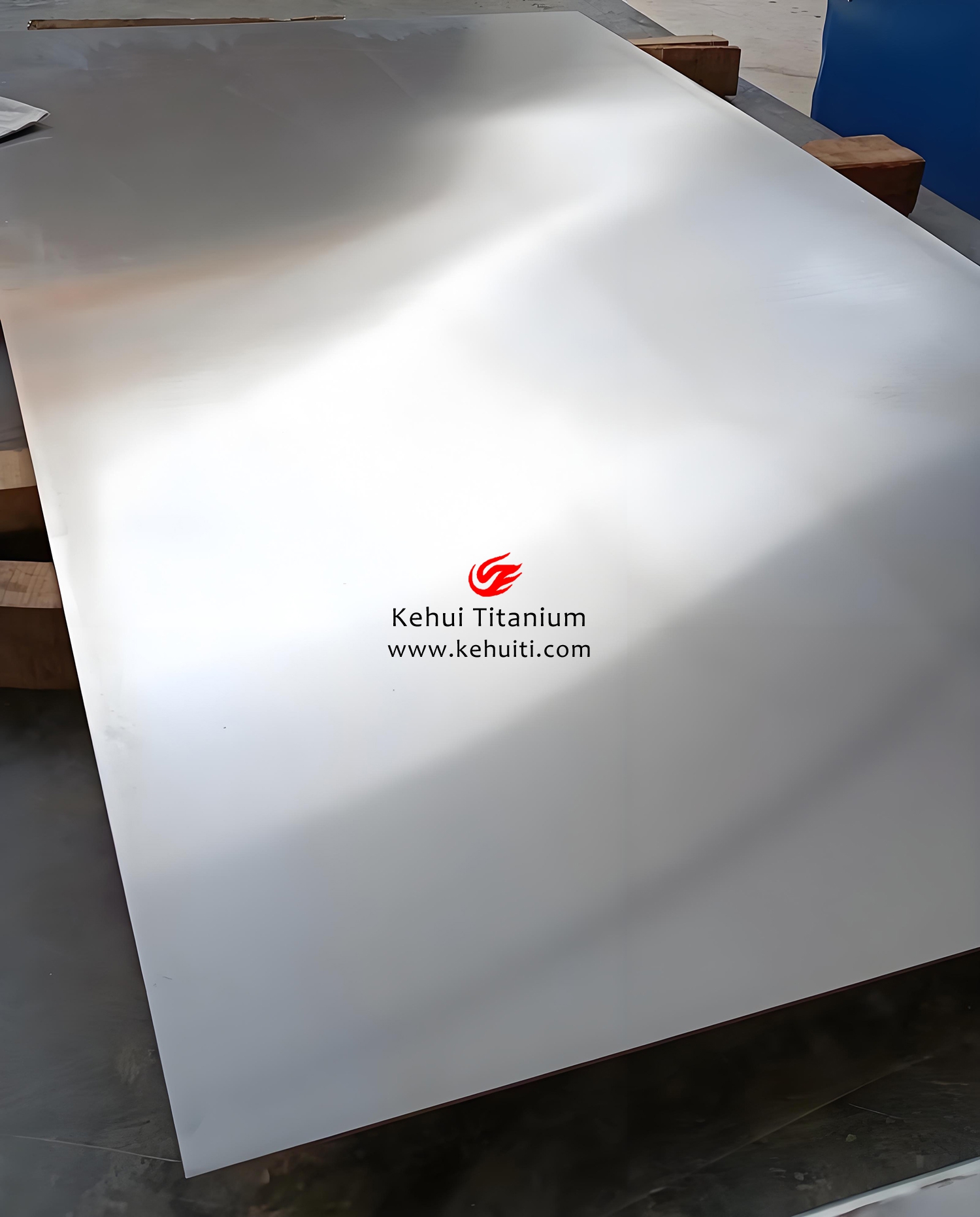

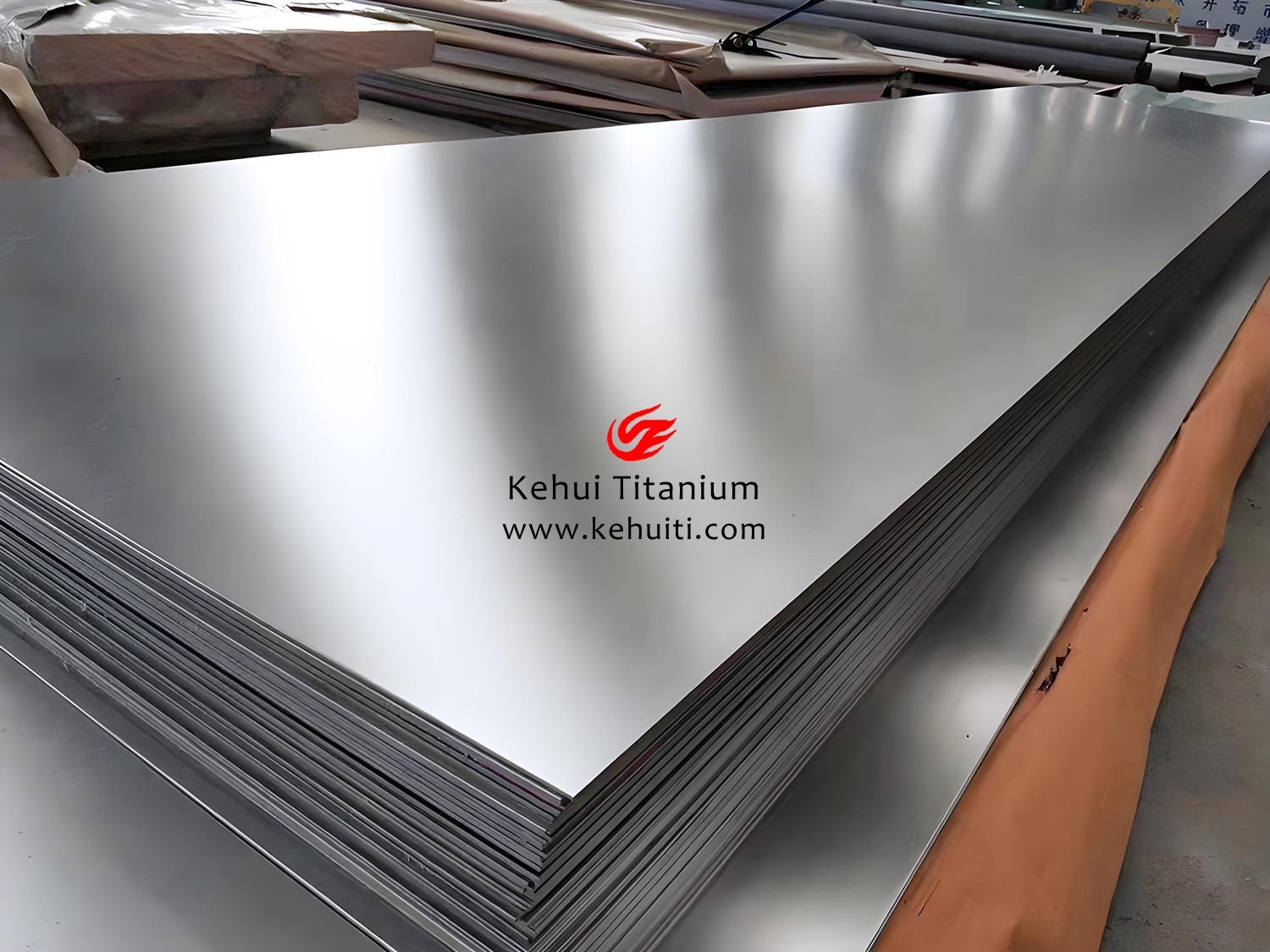

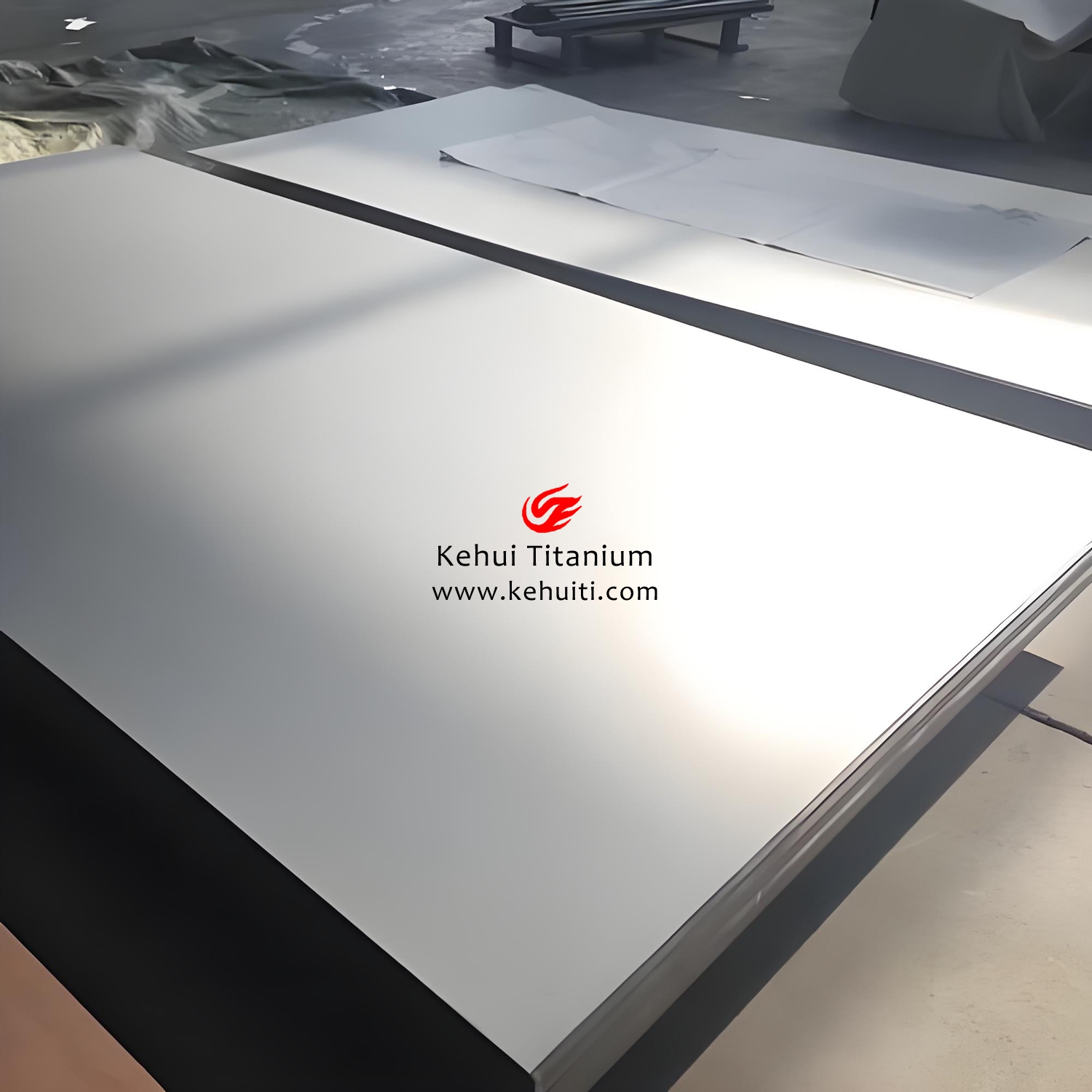

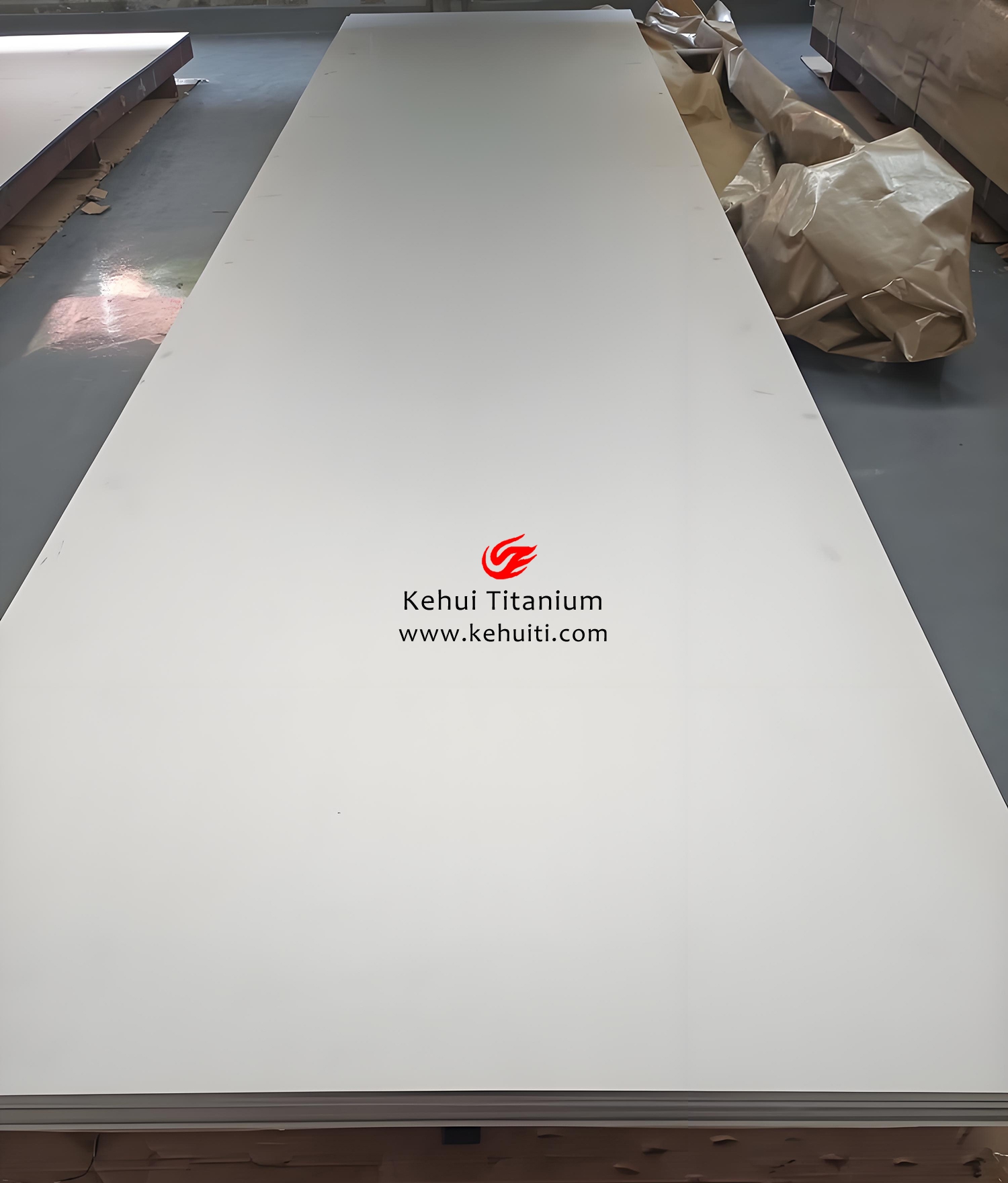

飛機鈦合金板定義	通過軋制工藝成形的鈦合金板材，專為飛機結構設計，具有高比強度、抗疲勞及耐腐蝕特性，用于機身蒙皮、翼梁、起落架艙門等關鍵承力與減重部件。

2. 材質

牌號	成分（wt%）	適用場景
TC4（Ti-6Al-4V）	Al 5.5-6.8%，V 3.5-4.5%	機身蒙皮、機翼前緣
TA15（Ti-6.5Al-2Zr-1Mo-1V）	Al 6.0-7.0%，Zr 1.8-2.5%	發動機短艙、高溫艙壁
Ti-5553（Ti-5Al-5Mo-5V-3Cr）	Al 4.5-5.5%，Mo 4.0-5.0%，Cr 2.5-3.5%	起落架支撐板、高載荷接頭
Ti-3Al-2.5V（Gr9）	Al 2.5-3.5%，V 2.0-3.0%	液壓管路、非承力蓋板

3. 性能特點

特性	具體表現
比強度	TC4比強度達220 MPa·cm³/g，較鋁合金（2024-T3）高50%。
抗疲勞性	TC4板材高周疲勞極限（10⁷次循環，R=0.1）≥500 MPa。
高溫穩定性	TA15在550℃下抗拉強度≥600 MPa，抗氧化性優于不銹鋼。
耐腐蝕性	鹽霧試驗（5000小時）腐蝕速率<0.001 mm/年，無需涂層。

4. 執行標準

標準類型	標準號	適用范圍
中國航空標準	HB 7716-2020	航空用TC4鈦合金板材技術條件
國際標準	AMS 4911	Ti-6Al-4V鈦板宇航材料規范
美國標準	ASTM B265-20	鈦及鈦合金板材通用規范
歐洲標準	EN 2002-1:2021	航空結構件用鈦合金性能要求

5. 加工工藝

工藝步驟	關鍵參數
熔煉	真空自耗電弧爐（VAR）三次熔煉，氧含量≤0.15%。
熱軋	β相區軋制（TC4：950-1000℃），總變形量≥70%，晶粒度≤ASTM 6級。
冷軋	室溫軋制變形量≤25%，中間退火（700℃×1h）恢復塑性。
熱處理	TC4雙重退火：900℃×1h/空冷 + 550℃×4h/空冷。

6. 關鍵技術

技術領域	突破點
大尺寸軋制	寬幅（≥3m）鈦板軋制技術，厚度公差±0.05mm。
殘余應力控制	多輥矯直+振動時效（殘余應力≤50 MPa）。
表面處理	激光沖擊強化（LSP）提升疲勞壽命30%。

7. 加工流程

步驟	流程說明
1. 鑄錠熔煉	海綿鈦+合金元素熔煉成鈦錠（直徑≥500mm）。
2. 熱軋開坯	β相區軋制至中厚板（厚度20-50mm）。
3. 冷軋精整	多道次冷軋至目標厚度（0.5-10mm），中間退火。
4. 表面處理	噴丸強化（鋼丸直徑0.2mm）或陽極氧化。
5. 無損檢測	超聲探傷（符合ASME Sec.V標準）+ 滲透檢測。

8. 具體應用領域

應用部件	功能需求
機身蒙皮	減重30%替代鋁合金，抗高速氣流沖刷（馬赫數≥0.8）。
翼梁腹板	抗彎強度≥900 MPa，疲勞壽命≥10⁷次循環。
起落架艙門	耐沖擊載荷（抗壓強度≥1,100 MPa）。
發動機防火墻	短時耐溫800℃，隔熱性能優異。

9. 與其他航空材料對比

材料類型	鈦合金板優勢	鈦合金板劣勢
鋁合金（2024-T3）	比強度高50%，耐溫提升200℃	成本高3-4倍
碳纖維復合材料	可焊接修復，抗沖擊性更優	耐溫上限低（≤200℃）
不銹鋼（15-5PH）	密度低40%，適合作動部件	耐腐蝕性較差

10. 未來發展新領域

方向	具體內容
增材制造	激光選區熔化（SLM）制造輕量化蜂窩夾層結構。
智能材料	形狀記憶鈦合金（Ti-Ni）用于自適應機翼蒙皮。
復合材料	鈦-碳纖維層壓板（剛度提升40%）

11. 技術挑戰與前沿攻關

挑戰領域	攻關方向
成本控制	短流程熔軋一體化技術（能耗降低25%）。
高溫氧化	開發Al-Cr-Y涂層（耐溫≥800℃）。
氫脆防護	添加稀土元素（如Y）抑制氫滲透率（≤1×10⁻¹² m²/s）。

12. 趨勢展望

趨勢	預測內容
超輕量化	拓?fù)鋬?yōu)化鈦板（減重20%-30%）用于下一代客機。
智能化生產	AI算法實時優化軋制參數（良率提升至99.5%）。
綠色循環	廢鈦板回收率從70%提升至95%（電解再生技術）。

以上表格基于航空工程領域最新標準（如HB 7716-2020）及2023年國際航空材料會議成果整理，涵蓋鈦合金板在飛機結構中的核心特性、工藝難點及未來發展方向，適用于飛機設計、材料選型及制造工藝優化參考。

---
