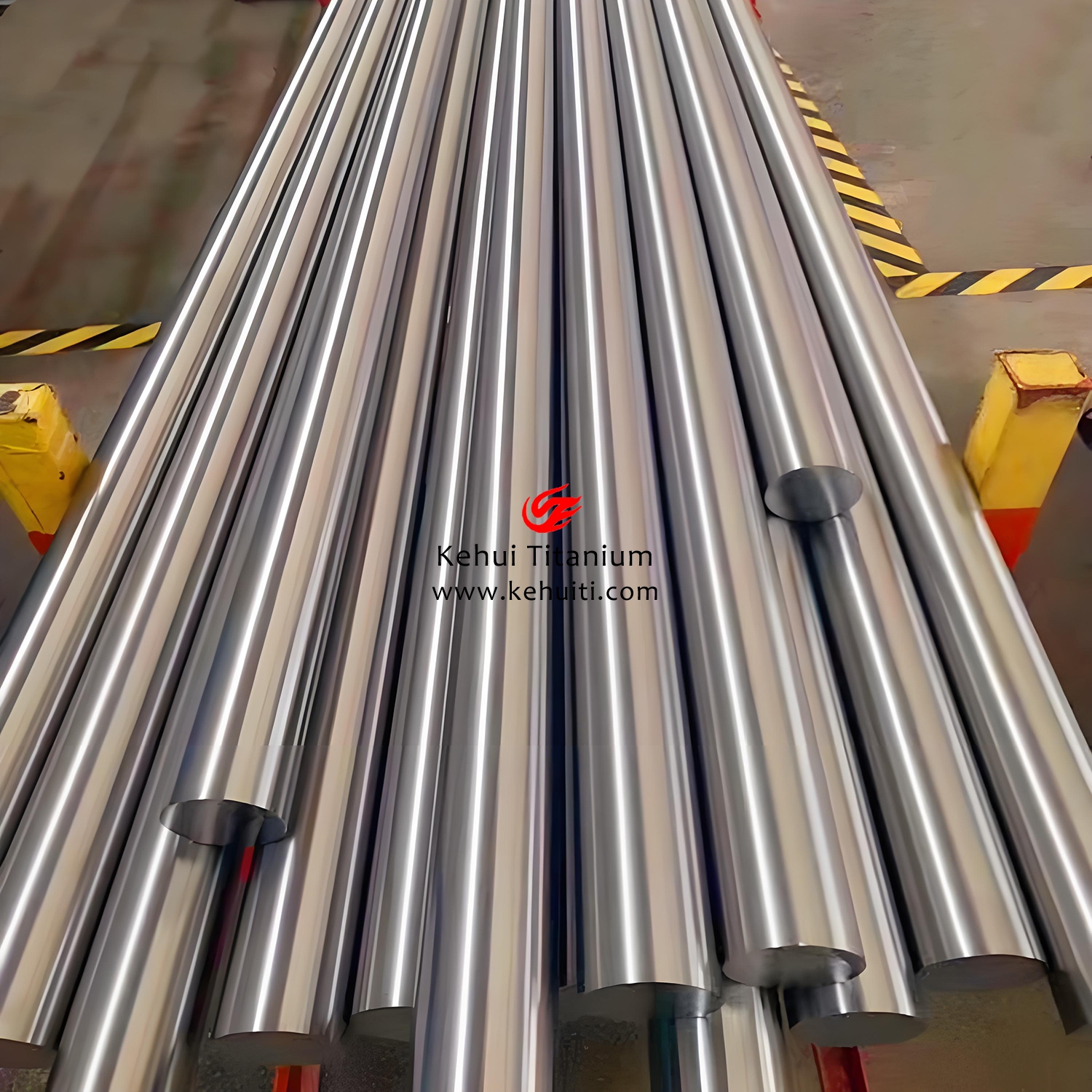

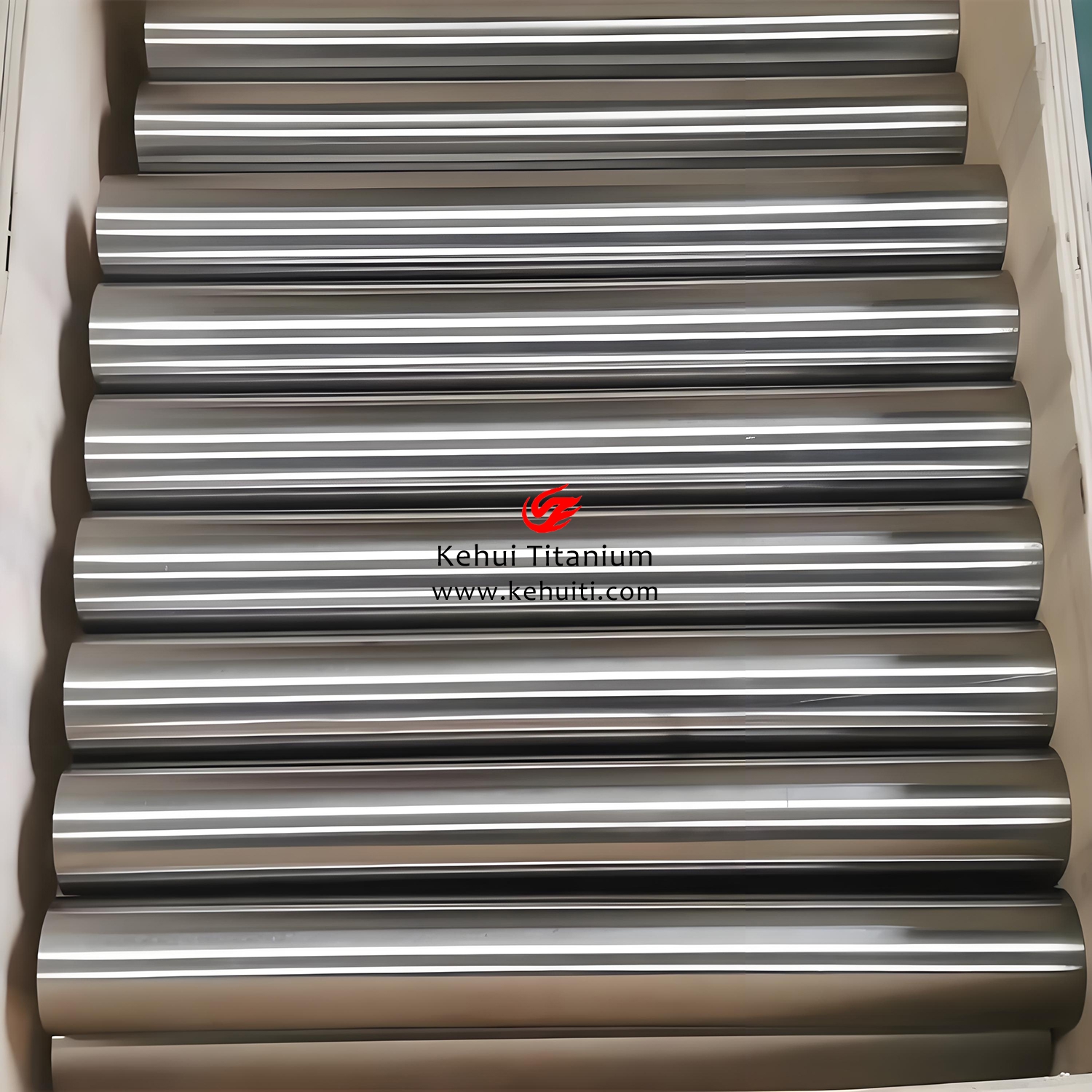

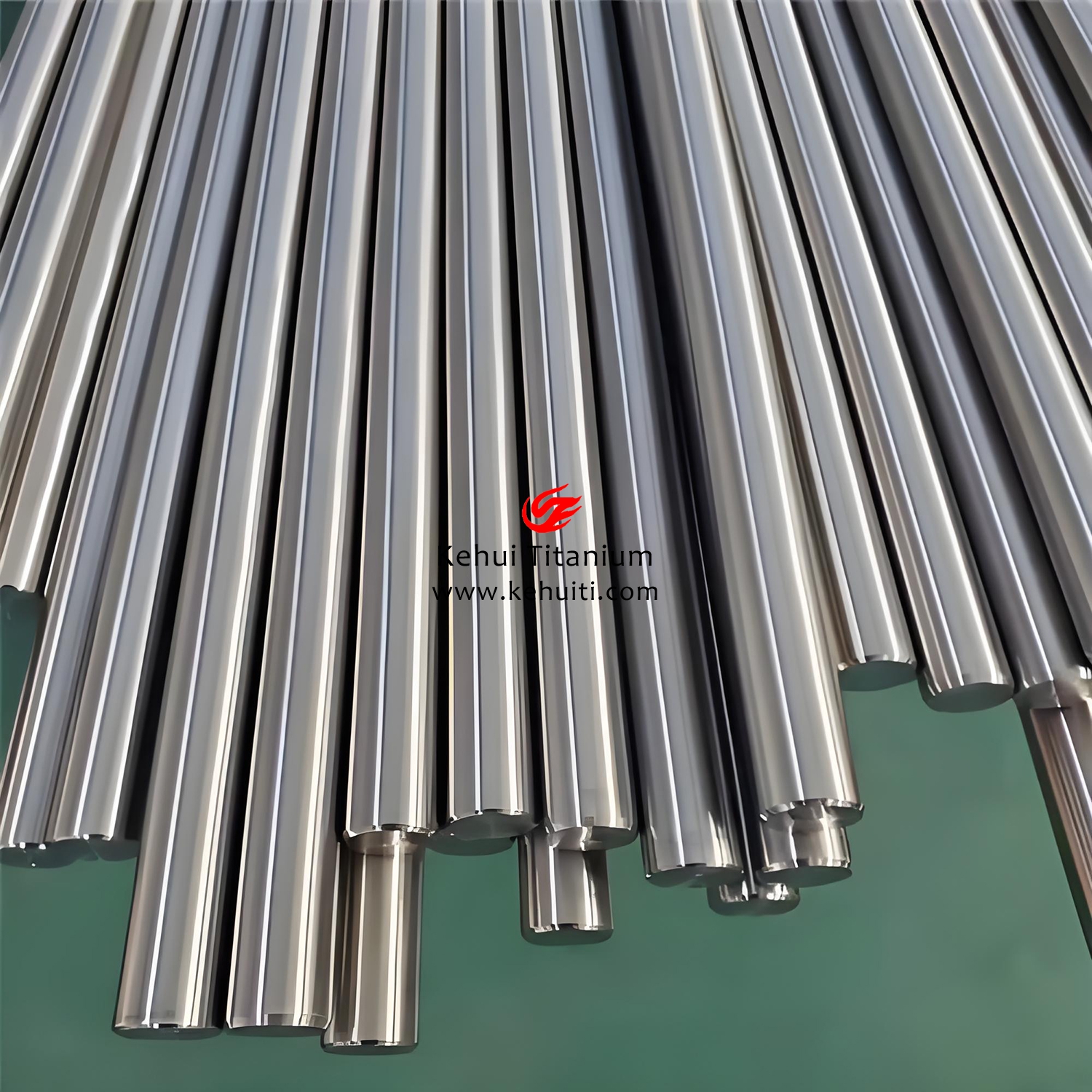

航空用鈦合金棒
發布日期：2025-4-12 11:32:51
1、定義與核心需求
| 項目 | 描述 |
| 定義 | 用于航空發動機轉子、機身結構件、起落架等高強度、耐高溫部件的鈦合金棒材 |
| 核心功能 | 高比強度（≥240 MPa·cm³/g）、抗疲勞（10⁷次循環）、耐溫性（短時600°C） |
2、材質選型與特性
| 牌號（國際/國標） | 成分（wt%） | 適用場景 | 核心性能參數 |
| Ti-6Al-4V（AMS 4928/GB/T 2965） | Al 6%, V 4%, 余Ti | 發動機壓氣機葉片、機身框架 | 抗拉強度≥895 MPa，斷裂韌性≥70 MPa√m |
| Ti-6Al-2Sn-4Zr-2Mo（Ti-6242S） | Al 6%, Sn 2%, Zr 4%, Mo 2% | 高溫發動機盤件（≤540°C） | 蠕變強度：540°C/100h=350 MPa |
| Ti-5Al-2.5Sn（AMS 4910） | Al 5%, Sn 2.5%, 余Ti | 低溫燃料管路（-196°C） | 低溫韌性≥50 J（-196°C夏比沖擊） |
| Ti-10V-2Fe-3Al（Ti-1023） | V 10%, Fe 2%, Al 3% | 起落架鍛件 | 抗拉強度≥1100 MPa，疲勞強度≥500 MPa |
3、核心性能對比
| 性能指標 | Ti-6Al-4V | Ti-6242S | 鋁合金7075-T6 | 鎳基合金In718 |
| 密度 (g/cm³) | 4.43 | 4.54 | 2.81 | 8.19 |
| 抗拉強度 (MPa) | 895-930 | 950-1030 | 572 | 1350 |
| 比強度 (MPa·cm³/g) | 202-210 | 209-227 | 204 | 165 |
| 最高工作溫度 | 350°C（長期） | 540°C（長期） | 120°C | 700°C |
| 熱膨脹系數 (10⁻⁶/°C) | 8.6 | 9.2 | 23.6 | 13.0 |
| 成本指數 | 1.0 | 1.8 | 0.3 | 3.5 |
4、執行標準與檢測
| 標準類型 | 標準編號 | 核心要求 | 檢測方法 |
| 材料標準 | AMS 4928 | 氧含量≤0.20%，氫含量≤125 ppm | 惰性氣體熔融分析 |
| 力學標準 | ASTM E8/E21 | 高溫拉伸（600°C強度≥500 MPa） | 高溫拉伸試驗機（±2°C） |
| 缺陷檢測 | AMS 2630 | 超聲波探傷（缺陷≤Φ0.8 mm） | 水浸超聲C掃描 |
| 金相標準 | ASTM B881 | β晶粒尺寸≤ASTM 5級 | 金相顯微鏡（500×） |
5、加工工藝流程
graph TD
A[真空自耗熔煉] --> B[β相區鍛造（950-1000°C）]
B --> C[固溶處理（950°C/1h水淬）]
C --> D[時效處理（500-600°C/4h空冷）]
D --> E[精密磨削（Ra≤0.4 μm）]
E --> F[熒光滲透檢測（ASTM E1417）]
關鍵工藝參數：
β鍛造變形量：60-80%（細化β晶粒至≤50 μm）
時效溫度控制：±5°C（確保析出相均勻分布）
6、關鍵技術突破
| 技術方向 | 技術方案 | 性能提升效果 |
| 組織調控 | 熱機械處理（TMP）獲得雙態組織 | 疲勞壽命提升30% |
| 表面完整性 | 電解拋光+激光沖擊強化（殘余壓應力≥800 MPa） | 微裂紋萌生門檻提高50% |
| 大規格成型 | 徑鍛機多火次鍛造（Φ≥300 mm棒材） | 橫截面硬度差≤HB 30 |
| 快速檢測 | 激光誘導擊穿光譜（LIBS）在線成分分析 | 元素偏差≤±0.05% |
7、典型應用場景
| 應用部件 | 合金牌號 | 技術指標 |
| 發動機壓氣機葉片 | Ti-6Al-4V | 工作溫度450°C，轉速≥15,000 rpm |
| 機身主承力框 | Ti-1023 | 抗拉強度≥1100 MPa，減重25% vs鋼 |
| 航天器低溫貯箱 | Ti-5Al-2.5Sn | -196°C沖擊功≥80 J，漏率≤1×10⁻⁹ Pa·m³/s |
| 直升機旋翼軸 | Ti-6242S | 疲勞壽命≥10⁷次（載荷±500 MPa） |
8、成本效益分析
| 成本項 | Ti-6Al-4V棒材 | 鋁合金7075棒材 | 鎳基合金In718棒材 |
| 材料成本（$/kg） | 40-50 | 8-12 | 80-100 |
| 加工成本 | 高（需特種切削） | 低 | 極高（難加工） |
| 減重收益 | 30% vs鋼 | 60% vs鋼 | - |
| 全壽命周期成本 | 1.0X | 0.6X | 2.5X |
9、未來技術方向
材料創新：
Ti₂AlNb基合金（耐溫800°C，密度4.2 g/cm³）
納米晶鈦合金（晶粒≤100 nm，強度提升50%）
制造技術：
電子束冷床熔煉（EBCHM）提純（氧含量≤800 ppm）
3D打印近凈成形（材料利用率≥90%）
智能化：
數字孿生工藝優化（減少試錯成本30%）
區塊鏈溯源（全生命周期數據不可篡改）
10、極限性能驗證
| 測試項目 | 條件 | Ti-6Al-4V表現 |
| 高溫持久 | 450°C/500 MPa，1000h | 斷裂時間≥1500h，延伸率≥10% |
| 低溫沖擊 | -196°C液氮環境 | 沖擊功≥75 J（無脆性斷裂） |
| 高周疲勞 | R=0.1，頻率100 Hz，10⁷次 | 無裂紋，剩余強度≥90% |
| 腐蝕疲勞 | 3.5% NaCl，10⁶次循環 | 裂紋擴展速率≤1×10⁻⁸ m/cycle |
注：數據參考普惠PW1000G發動機、空客A350機身等實際應用案例，需結合FAA/EASA適航條款（如FAR 25.571）進行損傷容限設計驗證。
