以下是科輝鈦業(yè)關(guān)于醫(yī)療植入與器械用鈦棒的詳細(xì)分類(lèi)說(shuō)明，以獨(dú)立表格形式呈現(xiàn)：

1. 定義

內(nèi)容	描述

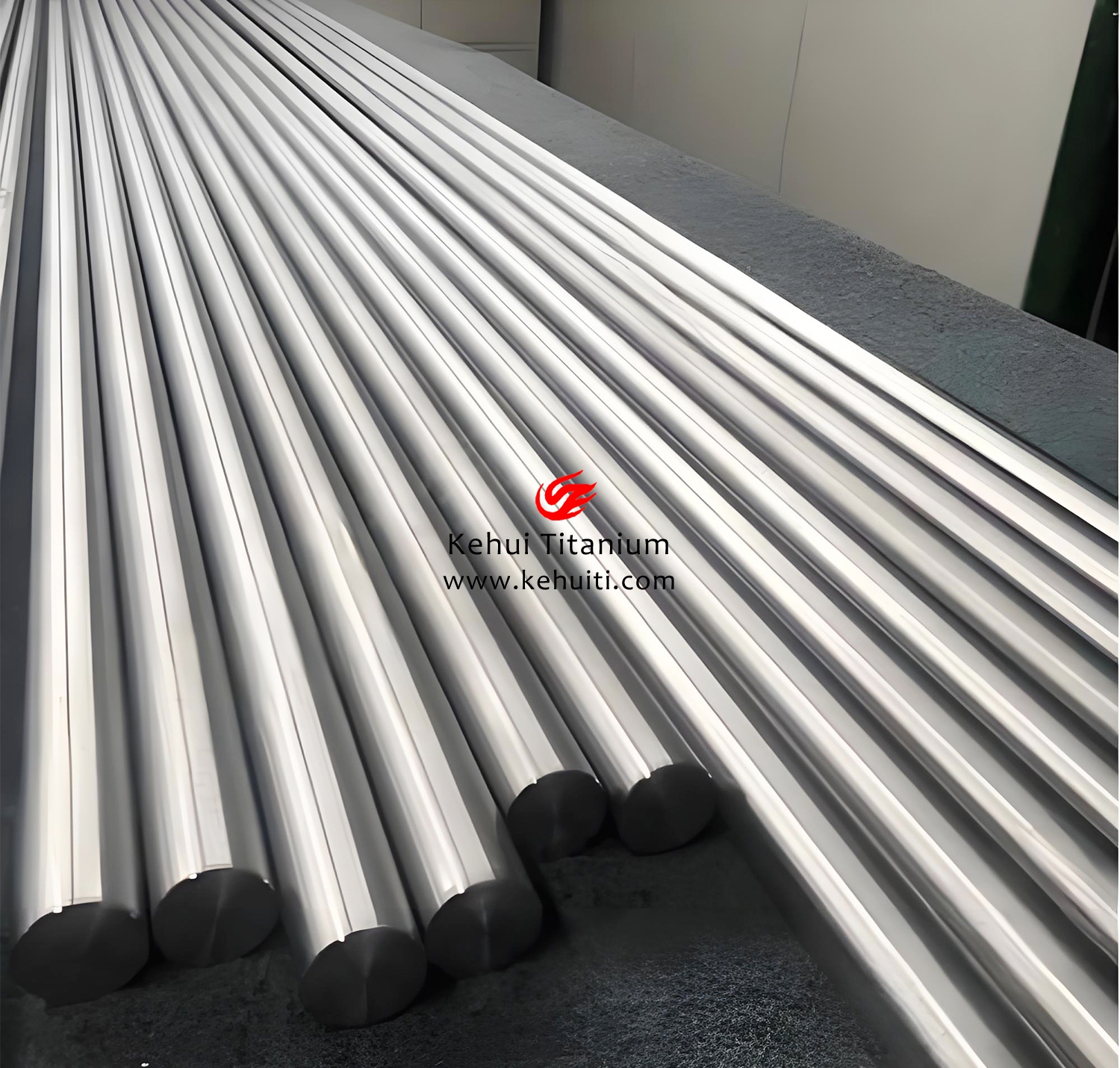

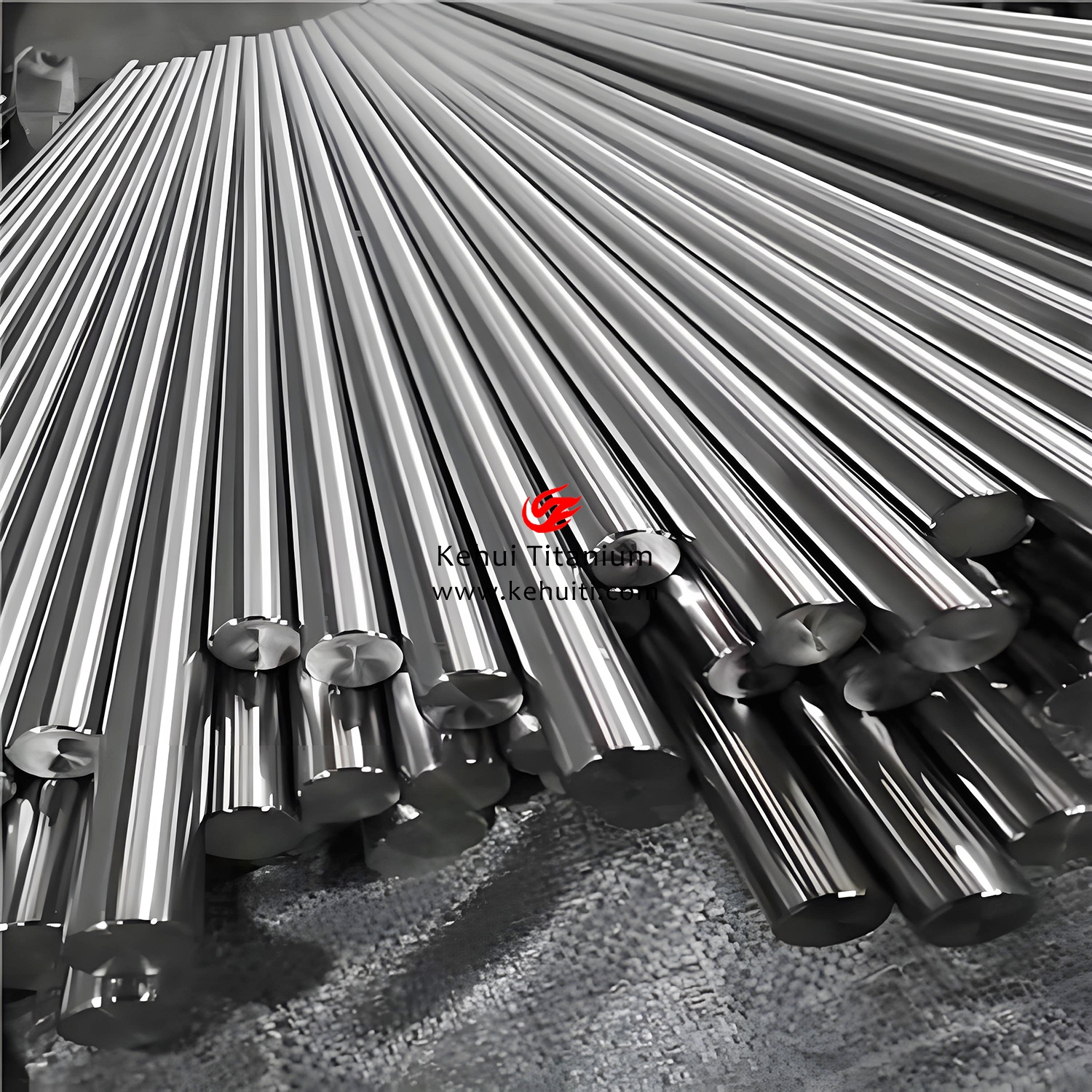

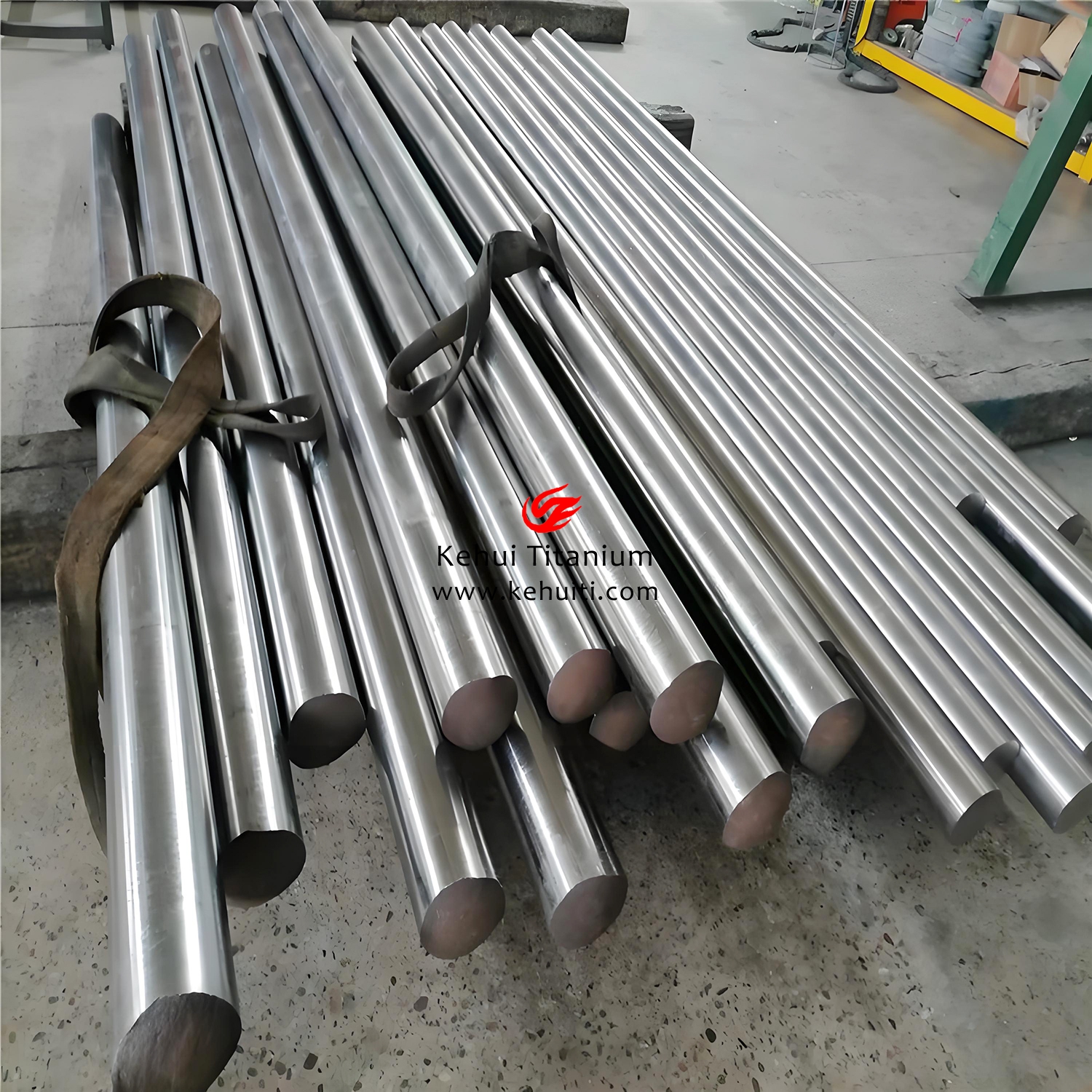

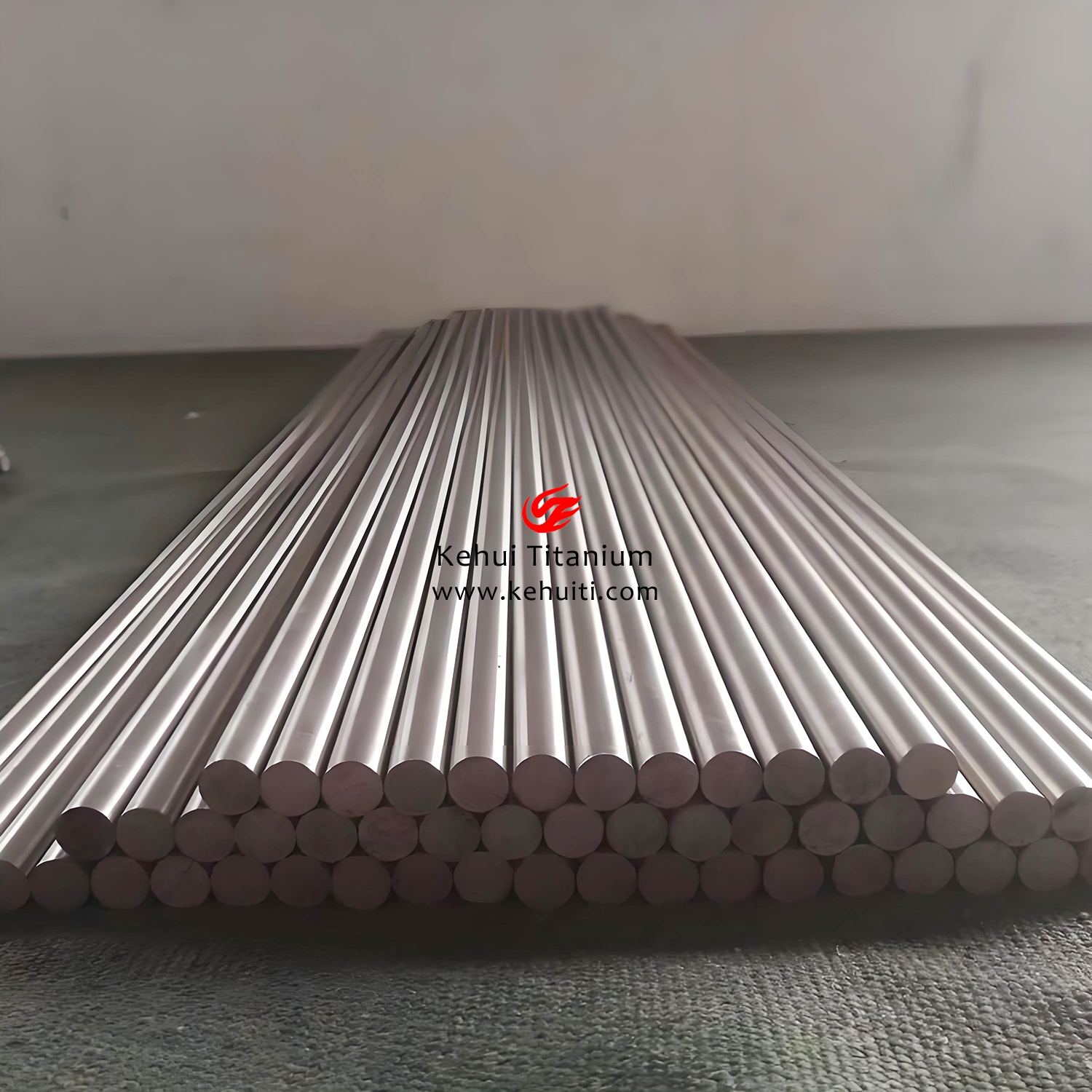

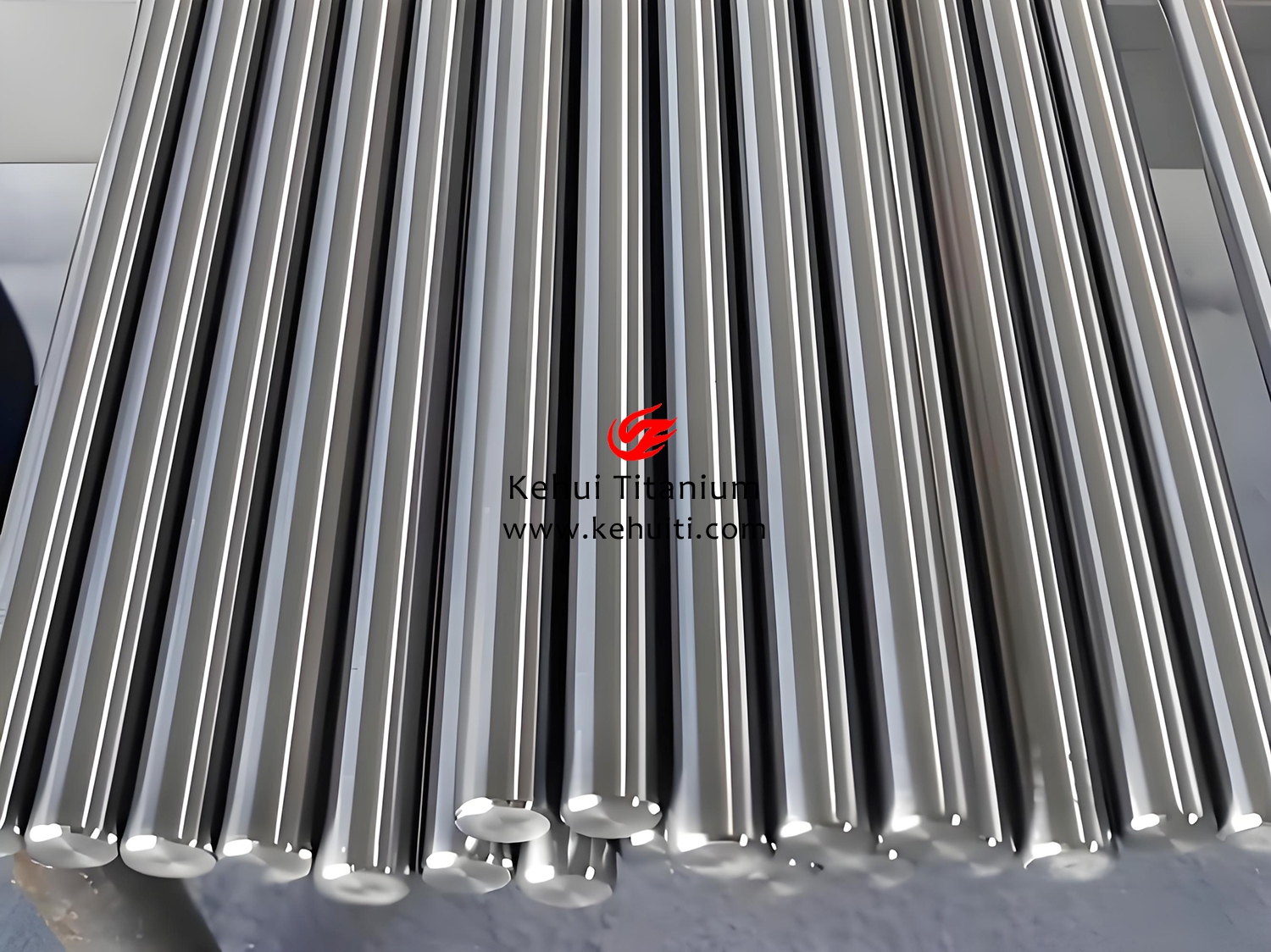

醫(yī)療鈦棒定義	醫(yī)療植入與器械用鈦棒是通過(guò)鍛造或軋制工藝成形的鈦合金棒材，具有高生物相容性、耐體液腐蝕及優(yōu)異力學(xué)性能，專(zhuān)用于骨科植入物（如骨釘、關(guān)節(jié)柄）、牙科種植體及手術(shù)器械等醫(yī)療場(chǎng)景。

2. 材質(zhì)

牌號(hào)	成分（wt%）	適用場(chǎng)景
TC4 ELI（Ti-6Al-4V ELI）	Al 5.5-6.5%，V 3.5-4.5%，O≤0.13%	人工關(guān)節(jié)柄、脊柱融合器
Ti-6Al-7Nb	Al 5.5-6.5%，Nb 6.5-7.5%	骨科骨釘（歐盟標(biāo)準(zhǔn)，無(wú)釩生物安全性）
TA1（Gr1）	Ti≥99.6%，F(xiàn)e≤0.15%，O≤0.10%	非承力器械（如手術(shù)鉗、導(dǎo)板）
Ti-15Mo（β型鈦合金）	Mo 14-16%	心血管介入器械（彈性模量接近血管組織）

3. 性能特點(diǎn)

特性	具體表現(xiàn)
生物相容性	通過(guò)ISO 10993-1全套生物安全性測(cè)試，細(xì)胞毒性≤1級(jí)。
力學(xué)性能	TC4 ELI抗拉強(qiáng)度≥860 MPa，延伸率≥10%，疲勞壽命（107次循環(huán)）≥500 MPa。
耐腐蝕性	在模擬體液中腐蝕速率<0.001 mm/年，無(wú)金屬離子異常釋放。
彈性模量	Ti-15Mo彈性模量75 GPa，接近人骨（10-30 GPa），降低應(yīng)力屏蔽效應(yīng)。

4. 執(zhí)行標(biāo)準(zhǔn)

標(biāo)準(zhǔn)類(lèi)型	標(biāo)準(zhǔn)號(hào)	適用范圍
國(guó)際標(biāo)準(zhǔn)	ASTM F136-13	外科植入物用Ti-6Al-4V ELI材料規(guī)范
歐洲標(biāo)準(zhǔn)	ISO 5832-3:2021	外科植入物用Ti-6Al-4V合金
中國(guó)標(biāo)準(zhǔn)	YY/T 0640-2016	醫(yī)用金屬材料生物學(xué)評(píng)價(jià)要求
行業(yè)規(guī)范	FDA 21 CFR 888.3	骨科植入物材料認(rèn)證要求

5. 加工工藝

工藝步驟	關(guān)鍵參數(shù)
熔煉	真空自耗電弧爐（VAR）+ 冷床爐（EBCHM）雙聯(lián)工藝，氧含量≤0.15%。
鍛造	β相區(qū)（950-1000℃）開(kāi)坯，α+β兩相區(qū)（850-900℃）精鍛，晶粒度≤ASTM 5級(jí)。
熱處理	雙重退火：950℃×1h/空冷 + 550℃×4h/空冷，消除殘余應(yīng)力。
表面處理	噴砂（Al2O3砂粒）或陽(yáng)極氧化（Ra=1-3μm）促進(jìn)骨整合。

6. 關(guān)鍵技術(shù)

技術(shù)領(lǐng)域	突破點(diǎn)
表面功能化	等離子噴涂羥基磷灰石（HA）涂層（厚度50-100μm），加速骨結(jié)合。
精密加工	五軸聯(lián)動(dòng)數(shù)控機(jī)床加工復(fù)雜曲面（公差≤±0.02mm）。
3D打印	電子束熔融（EBM）制造多孔鈦棒（孔隙率70%-80%）。

7. 加工流程

步驟	流程說(shuō)明
1. 原料提純	高純海綿鈦+合金元素熔煉成鈦錠（O≤0.15%）。
2. 鍛造開(kāi)坯	β相區(qū)鍛造細(xì)化晶粒，兩相區(qū)成形至近凈尺寸。
3. 熱處理	真空退火優(yōu)化組織均勻性及力學(xué)性能。
4. 精加工	數(shù)控磨削至醫(yī)療級(jí)精度（直徑公差≤±0.01mm）。
5. 滅菌包裝	伽馬射線輻照（25-40 kGy）后真空密封。

8. 具體應(yīng)用領(lǐng)域

應(yīng)用部件	功能需求
人工髖關(guān)節(jié)柄	高疲勞強(qiáng)度（>107次循環(huán)載荷）。
骨科接骨板/螺釘	抗彎強(qiáng)度≥800 MPa，避免應(yīng)力遮擋。
牙科種植體	表面微孔處理（孔徑200-500μm）促進(jìn)骨長(zhǎng)入。
神經(jīng)外科器械	非磁性特性（MRI兼容性）。

9. 與其他醫(yī)用材料對(duì)比

材料類(lèi)型	鈦棒優(yōu)勢(shì)	鈦棒劣勢(shì)
不銹鋼（316L）	無(wú)鎳過(guò)敏風(fēng)險(xiǎn)，生物相容性更優(yōu)	成本高2-3倍
鈷鉻合金（CoCrMo）	彈性模量更接近骨骼（鈦：75 GPa vs 鈷鉻：230 GPa）	耐磨性需表面改性
PEEK高分子	可透X射線，便于術(shù)后觀察	機(jī)械強(qiáng)度不足（抗壓強(qiáng)度<150 MPa）

10. 未來(lái)發(fā)展新領(lǐng)域

方向	具體內(nèi)容
可降解鈦合金	鎂/鋅摻雜鈦合金（3-5年降解周期）用于臨時(shí)骨板。
抗菌涂層	載銀納米涂層（抑菌率≥99.9%）降低術(shù)后感染風(fēng)險(xiǎn)。
智能植入物	集成微型傳感器監(jiān)測(cè)骨愈合進(jìn)程（如pH值、應(yīng)力變化）。

11. 技術(shù)挑戰(zhàn)與前沿攻關(guān)

挑戰(zhàn)領(lǐng)域	攻關(guān)方向
長(zhǎng)期生物相容性	研究納米氧化鈦表面處理抑制纖維包膜增生。
磨損控制	類(lèi)金剛石（DLC）涂層降低關(guān)節(jié)面磨損率（<0.05 mm³/百萬(wàn)次）。
個(gè)性化制造	AI算法優(yōu)化植入物拓?fù)浣Y(jié)構(gòu)匹配患者解剖特征。

12. 趨勢(shì)展望

趨勢(shì)	預(yù)測(cè)內(nèi)容
精準(zhǔn)醫(yī)療	3D打印定制化鈦棒（基于CT/MRI數(shù)據(jù)，精度±0.1mm）。
智能化監(jiān)測(cè)	嵌入式生物傳感器實(shí)時(shí)反饋植入物狀態(tài)（如松動(dòng)預(yù)警）。
綠色制造	醫(yī)療廢鈦閉環(huán)回收體系（回收率≥90%）。

以上表格基于醫(yī)療行業(yè)最新標(biāo)準(zhǔn)（如ISO 5832-3:2021）及2023年國(guó)際醫(yī)用材料大會(huì)成果整理，涵蓋醫(yī)療鈦棒的核心特性、工藝難點(diǎn)及未來(lái)發(fā)展方向，適用于植入物設(shè)計(jì)、材料選型及生產(chǎn)工藝優(yōu)化參考。

---

tag標(biāo)簽:醫(yī)療植入與器械用鈦棒

---
